مقدمه
نصب صحیح پمپ آب تک فاز نقش تعیینکنندهای در عملکرد بهینه، طول عمر دستگاه و ایمنی سیستم دارد. این مقاله به صورت گام به گام شما را با مراحل نصب حرفهای پمپ آب تک فاز آشنا میکند. چه قصد نصب پمپ خانگی را داشته باشید و چه بخواهید یک پمپ صنعتی تک فاز نصب کنید، این راهنما تمام جزئیات فنی را پوشش میدهد.
بخش اول: انتخاب پمپ مناسب
1.1 تعیین نیازهای پروژه
-
دبی مورد نیاز: محاسبه میزان آب مصرفی (لیتر در دقیقه)
-
هد پمپ: ارتفاع عمودی و افقی مورد نیاز
-
نوع آب: شرب، کشاورزی، صنعتی
-
منبع آب: چاه، مخزن، شبکه شهری
1.2 انواع پمپ تک فاز
-
پمپ بشقابی: برای فشار متوسط (منازل)
-
پمپ جتی: مناسب چاههای کم عمق
-
پمپ شناور: برای چاههای عمیق
-
پمپ سیرکولاتور: سیستمهای گرمایشی
1.3 محاسبه توان الکتریکی
-
تطابق ولتاژ (220V)
-
محاسبه آمپر مصرفی
-
انتخاب کابل مناسب
بخش دوم: آمادهسازی قبل از نصب
2.1 لوازم و ابزار مورد نیاز
-
ابزار پایه: آچار، پیچگوشتی، انبردست
-
تجهیزات لولهکشی: شیرآلات، اتصالات، تفلون
-
ملزومات الکتریکی: کابل، کلید محافظ، رله فشار
-
مواد مصرفی: ضد زنگ، درزبند
2.2 انتخاب محل نصب
-
فضای کافی برای تعمیرات
-
دور از رطوبت مستقیم
-
فونداسیون مستحکم با سطح تراز
-
تهویه مناسب برای خنککاری
2.3 اقدامات ایمنی
-
قطع برق اصلی
-
تخلیه بار الکتریکی باقیمانده
-
استفاده از وسایل حفاظت فردی
بخش سوم: مراحل نصب مکانیکی
3.1 نصب پایه پمپ
-
ساخت سکوی بتنی یا فلزی
-
استفاده از واشر ضد لرزش
-
نصب پیچ و مهرههای ضد زنگ
3.2 اتصال لولهها
-
مکش:
-
استفاده از لوله سخت (UPVC یا گالوانیزه)
-
نصب شیر یکطرفه (Foot Valve)
-
رعایت شیب مثبت به سمت پمپ
-
نصب صافی (استرینر)
-
-
دهش:
-
نصب شیر یکطرفه (Check Valve)
-
اضافه کردن شیر تنظیم فشار
-
اتصال مخزن دیافراگمی (در صورت نیاز)
-
3.3 آببندی اتصالات
-
استفاده از نوار تفلون
-
به کارگیری پکینگ مناسب
-
بررسی نشتی پس از نصب
بخش چهارم: سیمکشی و اتصالات الکتریکی

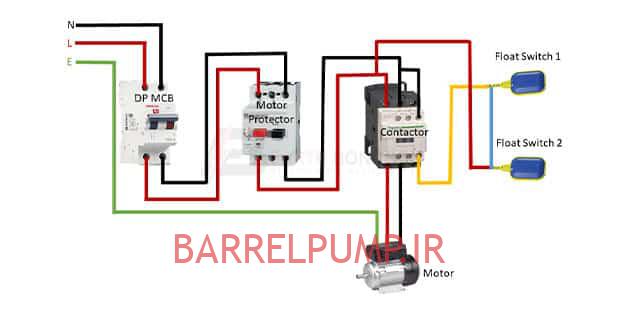

4.1 نقشه سیمکشی استاندارد
-
کابلکشی:
-
انتخاب سایز کابل متناسب با آمپر
-
استفاده از داکت یا لوله خرطومی
-
نصب ارت جداگانه
-
-
کلیدهای حفاظتی:
-
کلید مینیاتوری مناسب
-
رله اضافه بار
-
محافظ جان (RCD)
-
4.2 اتصال به تابلو فرمان
-
نصب کنترلر فشار خودکار
-
تنظیم حد فشار روشن/خاموش
-
اضافه کردن نمایشگر فشار
4.3 تست اولیه الکتریکی
-
اندازه گیری مقاومت عایق
-
چک کردن جهت چرخش موتور
-
تست جریان راهاندازی
بخش پنجم: راهاندازی و تنظیمات نهایی
5.1 پرایم کردن پمپ
-
پر کردن محفظه پمپ از آب
-
تخلیه هوای سیستم
-
روشهای جایگزین برای پمپهای خودپرایم
5.2 تست اولیه عملکرد
-
روشن کردن کوتاه مدت
-
بررسی لرزش غیرعادی
-
کنترل دمای موتور
5.3 تنظیمات فشار
-
کالیبراسیون رله فشار
-
تنظیم فشار قطع و وصل
-
بهینهسازی دوره کارکرد
بخش ششم: نگهداری و عیبیابی
6.1 برنامه نگهداری پیشگیرانه
-
بازرسی ماهانه:
-
بررسی نشتی
-
کنترل لرزش
-
سفتکردن اتصالات
-
-
سرویس سالانه:
-
تعویض یاتاقانها
-
چک کردن آببندها
-
تمیزکاری پروانه
-
6.2 مشکلات رایج و راهحلها
-
پمپ روشن نمیشود:
-
چک کردن برق رسانی
-
بررسی کلید حفاظتی
-
تست خازن راهانداز
-
-
کاهش فشار آب:
-
بررسی گرفتگی فیلتر
-
کنترل شیر یکطرفه
-
بازبینی پروانه
-
-
صدای غیرعادی:
-
هواگیری سیستم
-
بررسی یاتاقانها
-
کنترل کاویتاسیون
-
بخش هفتم: نکات ایمنی و استانداردها
7.1 الزامات ایمنی
-
نصب سیستم اتصال به زمین
-
حفاظت در برابر باران و رطوبت
-
نصب علائم هشداردهنده
7.2 استانداردهای ملی
-
استاندارد شماره ۱-۵۹۸ ایران (پمپهای سانتریفیوژ)
-
استاندارد IEC 60034 (موتورهای الکتریکی)
-
مقررات NEC برای سیمکشی
نتیجهگیری
نصب صحیح پمپ آب تک فاز نیازمند دقت در جزئیات فنی و رعایت اصول ایمنی است. با پیروی از این راهنمای جامع میتوانید از عملکرد بهینه پمپ خود اطمینان حاصل کنید. در صورت مواجهه با شرایط خاص یا عدم اطمینان از مراحل نصب، همواره توصیه میشود از متخصصین مجرب کمک بگیرید. نصب حرفهای نه تنها مصرف انرژی را کاهش میدهد، بلکه طول عمر دستگاه را به میزان قابل توجهی افزایش خواهد داد.
پیوستها
-
جدول انتخاب سایز کابل بر اساس توان
-
نمودار محاسبه هد پمپ
-
لیست قطعات مصرفی پیشنهادی
-
آدرس مراکز خدمات معتبر
این مقاله با رعایت آخرین استانداردهای فنی بهروزرسانی شده و تمامی مراحل نصب را به زبان ساده توضیح داده است. برای اطلاعات تخصصیتر میتوانید به کاتالوگ سازنده پمپ خود مراجعه نمایید.
