لوازم جانبی درام پمپ

۱. مقدمه و اهمیت لوازم جانبی در سیستم‌های بشکه‌کش صنعتی

درام پمپ‌ها (Drum Pumps) یا پمپ‌های بشکه‌کش، از ابزارهای حیاتی در صنایع شیمیایی، دارویی، غذایی، پالایشگاهی و پردازش آب و فاضلاب جهت انتقال ایمن و سریع انواع سیالات از مخازن، بشکه‌ها و تانکرها به شمار می‌روند. با این حال، عملکرد بهینه، ایمن و دقیق یک سیستم پمپ بشکه‌کش به‌طور مستقیم به لوازم جانبی و متعلقات مکمل (Accessories) آن وابسته است.

لوازم جانبی درام پمپ نه تنها فرآیند انتقال مایعات را از نظر فنی کامل می‌کنند، بلکه نقش کلیدی در کاهش استهلاک تجهیزات، ارتقای ایمنی اپراتور، جلوگیری از اتلاف مواد شیمیایی و افزایش دقت دوزینگ و تخلیه ایفا می‌کنند. عدم به‌کارگیری متعلقات استاندارد می‌تواند منجر به نشت مواد خورنده یا خطرناک، ایجاد خطرات زیست‌محیطی و افت راندمان عملیاتی گردد.

در این مقاله تخصصی، به بررسی همه‌جانبه انواع لوازم جانبی درام پمپ، متریال ساخت، استانداردهای فنی، ضوابط ایمنی و راهنمای انتخاب آن‌ها پرداخته خواهد شد.

---

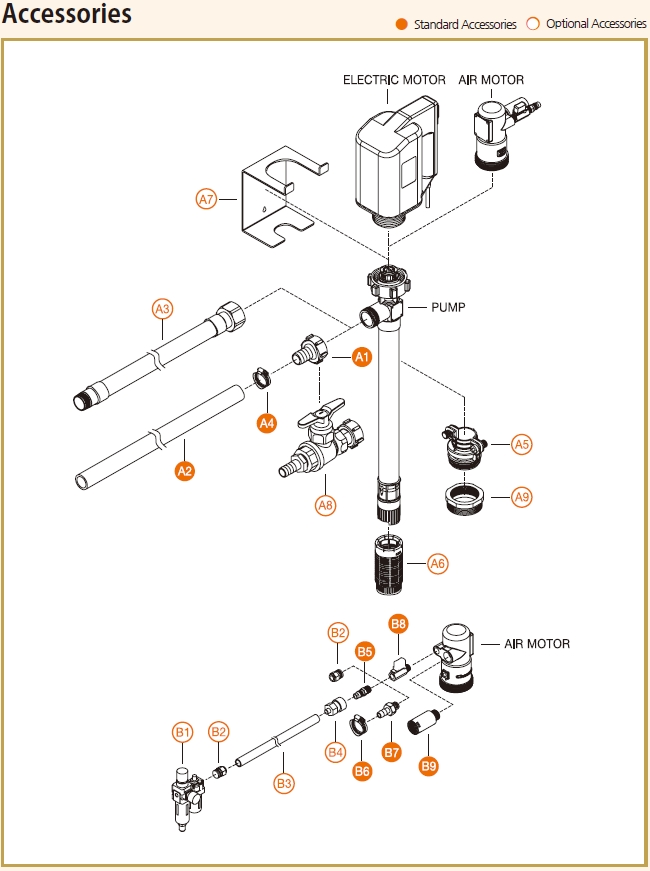

۲. بررسی تفکیکی و تخصصی انواع لوازم جانبی درام پمپ

برای تحقق تخلیه کامل و کنترل‌شده، هر سیستم درام پمپ نیازمند اجزای جانبی مختلفی است که در ادامه به شرح فنی هر یک پرداخته شده است:

+-----------------------------------------------------------------------+
|                    سیستم کامل درام پمپ صنعتی                          |
+-----------------------------------------------------------------------+
        |                  |                 |                |
   [نازل و تفنگ]     [شیلنگ اتصالات]   [آداپتور بشکه]   [فیلتر و صافی]
        |                  |                 |                |
   [کف‌کش و فلوتر]   [سیستم اندازه‌گیری]  [تجهیزات ارت]   [پایه نگهداری]

۲.۱. نازل‌ها و نازل‌گیرها (Nozzles and Nozzle Holders)

نازل‌ها در نقطه خروجی جریان قرار می‌گیرند و مسئولیت کنترل قطعی و دقیق خروج سیال را بر عهده دارند.

• نازل‌های دستی (Manual Nozzles): با فشار مکانیکی اهرم توسط اپراتور عمل می‌کنند و برای سیالات غیرسمی و انتقال‌های عمومی مناسب هستند.
• نازل‌های اتوماتیک (Automatic Shut-off Nozzles): قطع‌کن خودکار دارند که با پر شدن ظرف دریافت‌کننده، جریان را به‌طور آنی قطع می‌کند تا از سرریز جلوگیری شود.
• متریال ساخت: متناسب با سیال، از جنس PP (پلی‌پروپیلن)، PVDF (پلی‌وینیلیدین فلوراید)، SS316 (استنلس استیل ۳۱۶) یا PTFE (تفلون) تولید می‌شوند.
• نازل‌گیر (Nozzle Holder): پایه‌ای دیواری یا نصب‌شده روی بشکه برای نگهداری ایمن نازل در زمان عدم استفاده، جهت جلوگیری از چکیدن مایع و آلودگی محیط کار.

۲.۲. آداپتورها و مبدل‌های اتصال به بشکه (Bung Adapters)

آداپتور بشکه، رابط قطعه رزوه‌شده روی لوله پمپ و دهانه بشکه (Bung Opening) است.

• عملکرد: تثبیت عمودی و محکم لوله پمپ در داخل بشکه و جلوگیری از نوسان یا لرزش پمپ در حین کار.
• انواع رزوه: رزوه استاندارد ۲ اینچ NPT، BSP یا رزوه خشن بشکه‌های پلاستیکی (Mauser).
• ویژگی آب‌بندی: برخی آداپتورها مجهز به گسکت‌های ضداسید (مانند Viton یا EPDM) هستند که از خروج بخارات سمی و سمی‌شدن هوای محیط جلوگیری می‌کنند.

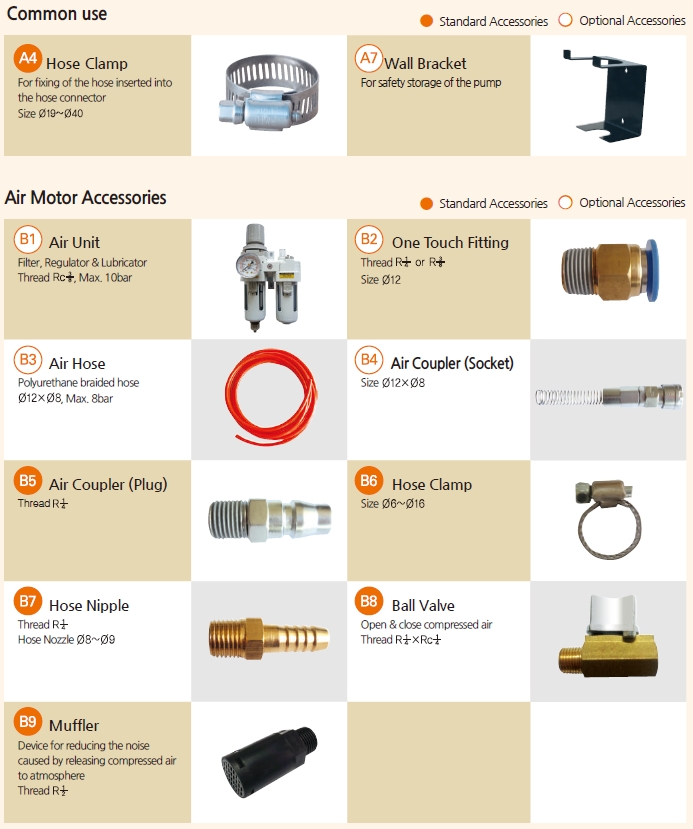

۲.۳. شلنگ‌های اتصالی صنعتی (Industrial Hoses)

اتصال خروجی پمپ به نازل یا مخزن مقصد از طریق شلنگ انجام می‌شود.

• شلنگ‌های PVC تقویت‌شده: مناسب برای آب، اسیدهای ضعیف و مایعات غذایی.
• شلنگ‌های EPDM و NBR: مقاوم در برابر مواد نفتی، روغن‌ها و حلال‌های آلی.
• شلنگ‌های PTFE / FEP با روکش حصیری استیل: جهت انتقال اسیدهای بسیار غلیظ، حلال‌های خورنده و مواد با دمای بالا.
• گیره‌ها و بست‌های شلنگ (Hose Clamps): بست‌های استیل ضدزنگ با آب‌بندی کامل برای جلوگیری از در رفتن شلنگ تحت فشار.

۲.۴. فیلترها، صافی‌ها و صافی‌های کف (Strainers and Bottom Strainers)

جهت حفاظت از اجزای داخلی پمپ (پروانه، شفت و مکانیکال سیل) در برابر ورود ذرات معلق و جامد، استفاده از صافی ضروری است.

• صافی ورودی (Inlet Strainer): در انتهای پایینی لوله پمپ نصب می‌شود و از ورود ذرات درشت جلوگیری می‌کند.
• صافی‌های مش‌بندی شده: بر اساس اندازه ذرات (Mesh size) از ۶۰ تا ۲۰۰ مش انتخاب می‌شوند.
• متریال: استنلس استیل ۳۱۶ یا پلی‌پروپیلن.

۲.۵. فلوترها و سنسورهای سطح (Level Floats & Level Sensors)

سنسورهای سطح و فلوترها برای اتوماسیون فرآیند تخلیه و جلوگیری از کارکرد خشک پمپ (Dry Running) به کار می‌روند.

• فلوتر قطع‌کن سطح پایین (Low-Level Cut-off Float): با کاهش سطح سیال به نقطه‌ای مشخص، جریان برق موتور پمپ را قطع می‌کند تا از آسیب به سیل و پروانه جلوگیری شود.
• فلوتر سطح بالا (High-Level Alarm Float): در مخزن مقصد نصب شده و مانع پر شدن بیش از حد مخزن می‌گردد.

۲.۶. جریان‌سنج‌ها و کنتورهای دیجیتال (Flow Meters)

برای سنجش دقیق حجم سیال منتقل‌شده در صنایع شیمیایی و دارویی، فلومترها مستقیم بر روی خروجی درام پمپ نصب می‌شوند.

• فلومترهای توربینی: مناسب برای سیالات با ویسکوزیته پایین (مانند آب و حلال‌ها).
• فلومترهای دنده بیضی (Oval Gear): مناسب برای سیالات سنگین و با ویسکوزیته بالا (مانند روغن‌ها و رزین‌ها).
• نمایشگر دیجیتال: قابلیت تنظیم دوزینگ دقیق، نمایش میزان دبی لحظه‌ای و حجم کل خروجی.

۲.۷. تجهیزات همبندی زمین و ایمنی ضد انفجار (Grounding & Bonding Cables)

در هنگام تخلیه مایعات قابل اشتعال و اشتعال‌زا (مانند بنزین، الکل، زایلن و تولوئن)، جریان الکتریسیته ساکن به دلیل اصطکاک مایع ایجاد می‌شود.

• کابل‌های ارت (Grounding Wire): مجهز به انبرک‌های قوی استیل جهت تخلیه بار الکتریکی ساکن از بدنه پمپ و بشکه به سیستم ارتینگ زمین.
• انطباق با استاندارد ATEX: استفاده از متعلقات ضد انفجار در زون‌های پرخطر (Zone 1 & Zone 2) الزامی است.

---

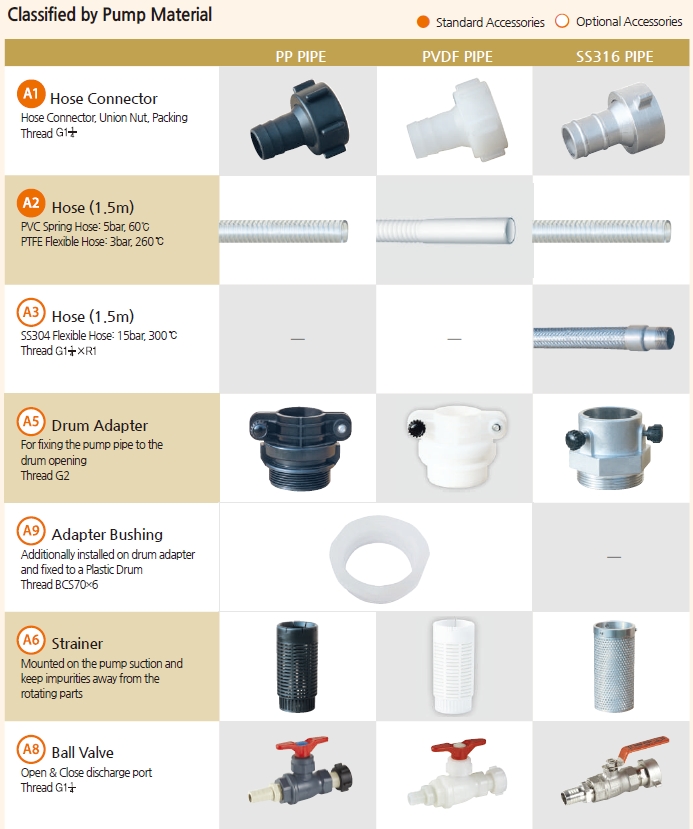

۳. جدول مقایسه‌ای متریال و سازگاری شیمیایی لوازم جانبی

انتخاب صحیح جنس قطعات جانبی درام پمپ بر اساس نوع سیال، نقش تعیین‌کننده‌ای در طول عمر تجهیزات و ایمنی محیط کار دارد.

---

۴. استانداردهای صنعتی و الزامات ایمنی در متعلقات پمپ بشکه‌کش

استفاده از تجهیزات جانبی در صنایع فرآیندی باید منطبق بر استانداردهای بین‌المللی باشد تا از بروز حوادث ناگوار جلوگیری شود:

1. استاندارد ATEX (Directive 2014/34/EU): الزامی برای تمامی لوازم جانبی (از جمله نازل‌ها، شلنگ‌ها و آداپتورها) که در محیط‌های قابل انفجار و با مواد اشتعال‌زا استفاده می‌شوند.
2. استاندارد FDA و EHEDG: مربوط به نازل‌ها، شلنگ‌ها و گسکت‌های مورد استفاده در صنایع غذایی، بهداشتی و دارویی که باید فاقد مواد سمی و قابل استریل‌سازی باشند.
3. استاندارد OSHA: الزام استفاده از سیستم‌های ارتینگ و بست‌های ایمنی برای اپراتورها هنگام انتقال مواد خطرساز.

---

۵. نکات کلیدی در انتخاب و خرید لوازم جانبی درام پمپ

برای خرید و تجهیز سیستم پمپ بشکه‌کش، بررسی پارامترهای زیر توسط کارشناسان فنی توصیه می‌شود:

+-------------------------------------------------------------------+
|               چک‌لیست فنی انتخاب لوازم جانبی درام پمپ              |
+-------------------------------------------------------------------+
  [۱] بررسی جدول سازگاری شیمیایی (Chemical Compatibility)
  [۲] مطابقت قطر خروجی و رزوه‌ها (Thread & Size Matching)
  [۳] سنجش فشار و دبی کاری سیستم (Pressure & Flow Rate)
  [۴] کلاس ایمنی محیط (ATEX / Food Grade / Standard)
  [۵] ویسکوزیته و گرانروی سیال (Viscosity Handling)
+-------------------------------------------------------------------+

۵.۱. سازگاری شیمیایی (Chemical Compatibility)

قطعاتی مانند گسکت‌ها، شلنگ و نازل باید در برابر خوردگی، اکسیداسیون و واکنش‌های شیمیایی با سیال کاملاً مقاوم باشند.

۵.۲. فشار و دبی کاری (Operating Pressure & Flow Rate)

شلنگ‌ها و نازل‌ها باید تحمل حداکثر فشار دینامیکی و دبی خروجی پمپ را داشته باشند تا دچار ترکیدگی یا نشتی نشوند.

۵.۳. ویسکوزیته سیال (Viscosity)

در سیالات غلیظ (مانند گریس، عسل، یا رزین)، استفاده از نازل‌های بدون افت فشار و شلنگ‌های با قطر داخلی بزرگتر برای جلوگیری از فشار مضاعف به موتور الزامی است.

---

۶. دستورالعمل نصب، نگهداری و عیب‌یابی لوازم جانبی

برای افزایش طول عمر متعلقات درام پمپ و حصول اطمینان از عملکرد صحیح:

1. شستشوی دوره‌ای (Flushing): پس از هر بار انتقال مواد شیمیایی یا چسبنده، نازل، شلنگ و صافی را با حلال مناسب شستشو دهید.
2. بازرسی گسکت‌ها و اورینگ‌ها: گسکت‌های آداپتور بشکه و اتصالات نازل باید به‌طور منظم از نظر ترک‌خوردگی یا تورم بررسی و در صورت نیاز تعویض شوند.
3. چک کردن پیوستگی الکتریکی (Continuity Check): کابل‌های ارت را قبل از هر بار تخلیه مواد مشتعل‌شونده با مولتی‌متر بررسی کنید تا از اتصال کامل زمین اطمینان حاصل شود.

---

۷. پرسش‌های متداول (FAQ)

پرسش ۱: آیا می‌توان از نازل‌های پلاستیکی (PP) برای انتقال بنزین و حلال‌ها استفاده کرد؟

پاسخ: خیر. برای بنزین و حلال‌های اشتعال‌زا باید از نازل‌های فلزی (استنلس استیل یا آلومینیوم) مجهز به کابل ارت و دارای تاییدیه ضد انفجار (ATEX) استفاده شود. قطعات پلاستیکی معمولی دچار الکتریسیته ساکن و خطرات اشتعال می‌شوند.

پرسش ۲: آداپتور بشکه چه نقشی در فرآیند تخلیه دارد؟

پاسخ: آداپتور علاوه بر نگهداری محکم پمپ به صورت عمودی در دهانه بشکه، مانع از خروج بخارات سمی و ایجاد آلودگی هوا شده و از ورود گرد و غبار محیط به داخل بشکه جلوگیری می‌کند.

پرسش ۳: برای سنجش حجم سیال منتقل‌شده چه فلومتری مناسب است؟

پاسخ: برای سیالات کم‌غلیظ مانند آب و اسیدها، فلومترهای توربینی دیجیتال با جنس PP یا PVDF و برای سیالات غلیظ نظیر روغن‌ها و رزین‌ها، فلومترهای دنده بیضی (Oval Gear) بهترین گزینه هستند.

---

۸. نتیجه‌گیری

لوازم جانبی درام پمپ اجزایی جداپذیری ناپذیر از یک سیستم انتقال سیال ایمن، دقیق و کارآمد هستند. انتخاب دقیق نازل‌ها، شلنگ‌های صنعتی، آداپتورها، فلومترها و تجهیزات ایمنی متناسب با خواص شیمیایی و فیزیکی سیال، نه تنها طول عمر تجهیزات را افزایش می‌دهد، بلکه سلامت اپراتورها و ایمنی کامل محیط‌های صنعتی را تضمین می‌نماید.

شرکت ما با ارائه طیف کاملی از لوازم جانبی اصلی درام پمپ با استانداردهای بین‌المللی آماده ارائه خدمات مشاوره تخصصی، تأمین و پشتیبانی فنی به صنایع مختلف کشور می‌باشد. جهت کسب اطلاعات بیشتر و دریافت مشاوره مهندسی با کارشناسان ما تماس حاصل فرمایید.
