Norma ISO 2858 para bombas de barril

introducir

La correcta selección y aplicación de las bombas es fundamental en diversas industrias, como la petrolera, la petroquímica, la química, la alimentaria y la farmacéutica. Uno de los aspectos clave en el diseño, la fabricación, la instalación y el funcionamiento de las bombas es la adopción de normas internacionales. Estas normas garantizan que las bombas cumplan con los estándares globales en cuanto a tamaño, rendimiento, seguridad y facilidad de mantenimiento.

La norma ISO 2858 es una de las más utilizadas en el ámbito de las bombas centrífugas de aspiración axial. Este artículo ofrece una visión general completa de esta norma, incluyendo su aplicación en bombas de tambor, sus ventajas, requisitos de diseño y técnicas de implementación relacionadas.

Definición y alcance de la norma ISO 2858

El título de la norma ISO 2858 es «Bombas centrífugas de aspiración axial (presión nominal 16 bar) – tipo, punto de funcionamiento nominal y dimensiones». Esta norma especifica las dimensiones, el tipo y el punto de funcionamiento nominal de las bombas centrífugas de aspiración axial.

Según esta norma:

Estas bombas están diseñadas para rangos de presión de hasta 16 bar .
El sistema de nomenclatura de las bombas de agua consta de tres números: el primero indica el diámetro de entrada, el segundo el diámetro de salida y el tercero el diámetro nominal del impulsor. Por ejemplo, una bomba de agua tipo 80-50-250 tiene un diámetro de entrada de 80 mm, un diámetro de salida de 50 mm y un diámetro de impulsor de 250 mm.
Esta norma especifica las dimensiones de instalación, la ubicación de las bridas , las distancias de la base del eje, las dimensiones de la cimentación y otras dimensiones críticas.
La presión de prueba estática se suele establecer en 1,5 veces la presión de trabajo, pero puede llegar a ser de hasta 24 bar.

Por lo tanto, el objetivo principal de la norma ISO 2858 es estandarizar las dimensiones y geometrías para que las bombas de diferentes fabricantes puedan intercambiarse y sean compatibles.

La importancia de la norma ISO 2858

El uso de la norma ISO 2858 en la industria de fabricación de bombas tiene importantes ventajas, como las siguientes:

1. Compatibilidad entre fabricantes

Cuando distintos fabricantes producen bombas de agua según la norma ISO 2858, sus dimensiones, ubicación de bridas y distancias de instalación son idénticas. Esta uniformidad permite la sustitución de bombas de diferentes marcas sin necesidad de modificar las tuberías ni los cimientos.

2. Reducir el tiempo de diseño e instalación

Al estandarizar las dimensiones, los ingenieros pueden tener más confianza al diseñar sistemas de tuberías, cimientos y conexiones, y evitar errores dimensionales.

3. Mejorar la fiabilidad del proyecto

Los equipos fabricados según normas internacionales suelen tener una mayor calidad de fabricación y se someten a pruebas más rigurosas, lo que reduce el riesgo de fallos de funcionamiento durante su operación.

4. Facilidad para obtener repuestos

Una vez estandarizados el tamaño y el método de conexión de la bomba, será mucho más fácil obtener repuestos y realizar el mantenimiento en el futuro. Incluso si el fabricante original ha cesado la producción, es posible encontrar piezas con las mismas especificaciones.

5. Reconocimiento global

Las bombas que cumplen con la norma ISO 2858 son reconocidas mundialmente y pueden utilizarse fácilmente en proyectos internacionales.

Aplicación de la norma ISO 2858 en bombas de tambor

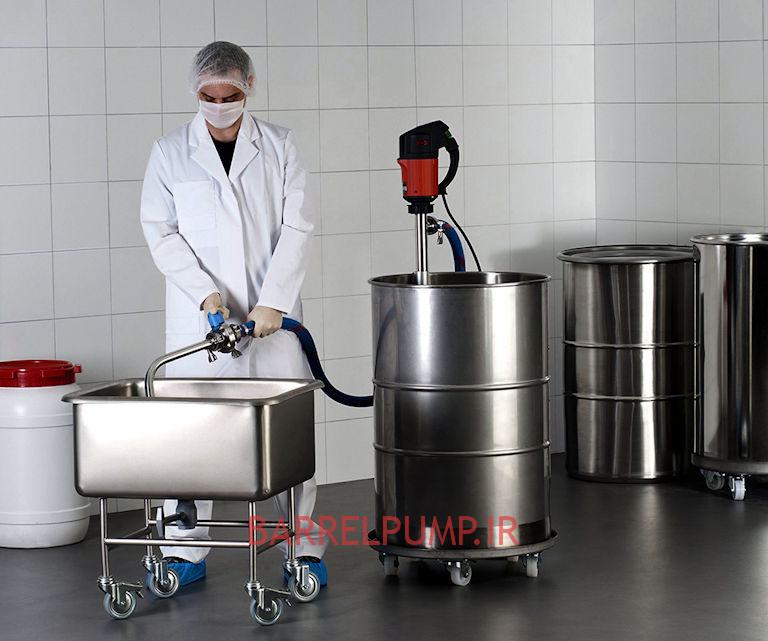

Una bomba de barril es un dispositivo que se utiliza para transferir líquidos desde barriles, bidones o pequeños depósitos. Estas bombas suelen transportar fluidos como aceite, disolventes, ácidos, pinturas, productos químicos o alimentos.

La adopción de la norma ISO 2858 en el diseño de bombas para depósitos presenta varias ventajas importantes:

Esta norma se aplica a las bombas de aspiración final, incluidas muchas bombas de cartucho.
El cumplimiento de la norma ISO 2858 garantiza que las dimensiones, las bridas y los métodos de instalación se mantengan uniformes en todas las plantas y emplazamientos.
En los sistemas industriales que utilizan bombas de barril múltiples, el cumplimiento de esta norma puede simplificar el mantenimiento y la conservación.
Los modelos con diseño de retroceso permiten la extracción de los componentes internos de la bomba sin desmontar las tuberías; esta característica de la bomba del tanque reduce el tiempo de mantenimiento.
Dado que las bombas de barril suelen funcionar a presiones inferiores a 16 bar, la norma ISO 2858 es técnicamente muy adecuada para este tipo de bomba.

Requisitos y técnicas de diseño en ISO 2858

1. Sistema de nombres

Las marcas en una bomba de agua constan de tres números: diámetro de entrada, diámetro de salida y diámetro nominal del impulsor. Este método de marcado facilita la identificación del tipo y tamaño de la bomba de agua.

2. Presión de diseño

Todas las bombas cubiertas por esta norma deben soportar una presión máxima de funcionamiento de 16 bar. En las pruebas estáticas, la bomba debe probarse a 1,5 veces la presión de funcionamiento sin fugas.

3. Dimensiones y conexiones

La norma ISO 2858 especifica las dimensiones exactas de la brida, la distancia desde el centro del eje hasta la base, la longitud total de la bomba y la ubicación de los pernos de anclaje, de modo que se puedan montar diferentes bombas en la misma base.

4. Diseño de entrada de aire al final del tubo

La bomba debe ser de una sola etapa, centrífuga y de aspiración final. La salida de la bomba suele estar ubicada en la parte superior o central para facilitar la descarga del fluido.

5. Diseño de respaldo desplegable

En este diseño, los componentes internos de la bomba, incluyendo el impulsor, el eje y los cojinetes, pueden extraerse sin desmontar las tuberías de conexión. Esto facilita enormemente el mantenimiento y las reparaciones.

6. Condiciones de funcionamiento

Las bombas que cumplen con la norma ISO 2858 se utilizan generalmente para presiones medias, caudales normales y temperaturas de funcionamiento estándar. Son ampliamente utilizadas en industrias como la petroquímica, la alimentaria, la farmacéutica, la de recubrimientos, el tratamiento de aguas y aguas residuales, y la agricultura.

Ventajas de las bombas de tanque que cumplen con las normas ISO 2858

Fácil de reemplazar:
Si la bomba de agua falla, se puede utilizar otra bomba de agua de las mismas especificaciones y tamaño sin cambiar las tuberías ni los cimientos.
Costes de mantenimiento reducidos:
Gracias a la estandarización de las piezas, se reducen los costes y el tiempo de reparación.
Mayor calidad y seguridad:
La estandarización mejora la calidad de la producción, la precisión del ensamblaje y reduce la posibilidad de fugas de líquidos peligrosos.
Compatibilidad del motor y del acoplamiento:
El tamaño del eje y la conexión del motor también son estándar, por lo que es fácil instalar diferentes motores en la bomba.
Mayor vida útil de la bomba:
Un diseño más preciso y controlable reduce la vibración, la fricción y la sobrepresión, prolongando así la vida útil de la bomba.

Manual de instrucciones de funcionamiento y piezas de la bomba estándar

Desafíos y limitaciones de la norma ISO 2858

A pesar de las muchas ventajas de la norma ISO 2858, también tiene limitaciones:

Limitación de presión:
Esta norma se aplica únicamente a bombas con presiones que no superen los 16 bar. Para presiones de proceso superiores, deben utilizarse normas como ISO 5199 o API 610.
Enfócate en el tamaño en lugar del rendimiento:
la norma ISO 2858 hace mayor hincapié en el tamaño y la alineación geométrica, cubriendo solo parcialmente los requisitos de rendimiento como la eficiencia, el nivel de vibración, el ruido o la vida útil de los rodamientos.
Diferencias con las normas locales:
En algunos países, como Estados Unidos, es más común la norma ANSI B73.1. Por lo tanto, sus dimensiones y diseño pueden diferir de la norma ISO 2858, lo que requiere los ajustes correspondientes.
Coste inicial:
Las bombas que cumplen íntegramente las normas ISO suelen ser más caras que los modelos no estándar, pero los mayores costes de mantenimiento y vida útil compensan la diferencia.

Pasos de implementación para el uso de ISO 2858 en bombas de barril

1. Análisis de requisitos del proceso

En primer lugar, compruebe el tipo de fluido, la temperatura, la presión, el caudal y las condiciones de funcionamiento. Si la presión de funcionamiento es inferior a 16 bar, la norma ISO 2858 es una buena opción.

2. Seleccione una bomba adecuada

Los proveedores deben diseñar las bombas según la norma ISO 2858 y proporcionar un certificado de conformidad. Asegúrese de que el modelo de bomba (p. ej., 80-50-250) cumpla con la norma.

3. Diseño de cimientos y tuberías

La base de la bomba y la posición de la brida están diseñadas con dimensiones estándar . Esto facilitará la instalación y la alineación.

4. Instalación y configuración

La bomba de agua debe estar perfectamente horizontal, la línea de succión debe estar llena y libre de aire, y el acoplamiento debe estar alineado con el motor. Tras el arranque, la vibración y el ruido de la bomba de agua deben estar dentro de los límites permitidos.

5. Mantenimiento y servicio

Las bombas que cumplen con las normas ISO 2858 suelen emplear un diseño de retroceso, lo que permite realizar el mantenimiento interno sin abrir las tuberías.

6. Preparación de documentos

Toda la información, incluyendo el número de modelo, el tamaño, la fecha de instalación y las piezas de repuesto, debe registrarse en el libro de mantenimiento para facilitar una sustitución o reparación más rápida en el futuro.

Aviso especial para la industria del transporte de carga en barriles

Altura de succión:
En las bombas de cartucho, el nivel del líquido suele ser inferior al del cuerpo de la bomba. Por lo tanto, es necesario seleccionar una bomba con suficiente potencia de succión y una altura neta de succión positiva (NPSH) suficiente para evitar la cavitación.
Materiales de los componentes:
Dado que el fluido dentro del tanque puede ser corrosivo o viscoso, los materiales para el cuerpo del tanque, el impulsor y los sellos deben seleccionarse de acuerdo con el tipo de fluido (por ejemplo, acero inoxidable o plásticos duraderos).
Fáciles de transportar e instalar:
En algunos sectores, las bombas para tanques deben ser fáciles de mover. Su diseño compacto y el cumplimiento de la norma ISO 2858 facilitan conexiones más rápidas y seguras.
Servicio rápido:
En fábricas con múltiples tolvas y líneas de producción, el tiempo de inactividad puede ocasionar pérdidas significativas . El diseño modular estandarizado garantiza la reparación de las bombas en el menor tiempo posible.

Comparación de la norma ISO 2858 con otras normas

característica	ISO 2858	ISO 5199	API 610	DIN 24255
Tipo de bomba	Centrífuga, succión final	Escape del centro industrial	Bombas de proceso de alta resistencia	bombas de agua industriales
Presión laboral	Hasta 16 veces	hasta 25 veces	Más de 50 veces	hasta 10 veces
Enfoque clave	Tamaño y geometría	Rendimiento y durabilidad	situaciones de seguridad y emergencia	Servicios públicos
De uso común	Máquina de dibujo, Industria general	Petroquímicos y Procesos	Petróleo y gas	Instalaciones urbanas

Según esta tabla, la norma ISO 2858 es ideal para bombas de barril y aplicaciones generales, mientras que las normas ISO 5199 o API 610 son más adecuadas para condiciones más exigentes.

Lista de verificación para la compra e instalación de bombas de tanque según la norma ISO 2858

Antes de comprar:

Compruebe la presión y el caudal necesarios.
Asegúrese de que la bomba cumpla con la norma ISO 2858.
Inspeccione los materiales de construcción según el tipo de fluido.
Obtenga un certificado de conformidad del fabricante.

Durante la instalación:

Alineación precisa de la bomba y el motor
Asegúrese de que el conducto de entrada de aire esté lleno de aire.
Control de vibraciones y sonido tras el arranque

Durante la operación:

Monitorear la presión, el caudal y la eficiencia de la bomba
Lubrique los cojinetes regularmente.
Compruebe si hay fugas y el estado de las juntas.

Durante el período de reparación:

Utilice piezas de repuesto que se ajusten a las dimensiones estándar.
Asegúrese de mantener el par de apriete correcto durante el montaje.
Registre el informe de reparación en el registro de reparaciones.

en conclusión

Como una de las normas de diseño más importantes y utilizadas para bombas centrífugas, la ISO 2858 juega un papel crucial para garantizar la integridad, la seguridad y la intercambiabilidad de los equipos .

En el ámbito de las bombas para tanques, la adopción de esta norma simplifica los procesos de instalación, mantenimiento y reparación , y garantiza un rendimiento estable. Si bien esta norma se centra en las dimensiones y la geometría, siempre que se cumpla, se seleccionen los materiales adecuados, se realice un diseño preciso y se implemente correctamente, se puede garantizar la fiabilidad y el rendimiento a largo plazo de las bombas en diversas industrias.

En definitiva, para cualquier proyecto industrial, la selección de la bomba debe tener en cuenta el tipo de fluido, la presión de funcionamiento, las condiciones ambientales y las normas de referencia para garantizar la seguridad y la durabilidad del sistema, además de una alta eficiencia.
