پمپ بشکه کش

انواع پمپ بشکه کش

  • پمپ بشکه کش الکتریکی
  • پمپ بشکه کش بادی (پنوماتیکی) و هیدرولیکی
  • پمپ بشکه کش دستی

کاربرد پمپ بشکه کش

  • سیال شیمیایی خورنده
  • حلال های قابل اشتعال
  • سیال با ویسکوزیته و چسبندگی بالا
  • مایع حاوی ذرات جامد

متریال های پمپ بشکه کش

جنس کاربرد
پلی پروپیلن اسیدها، آلکیل‌ها، مواد شوینده و … تا دمای 50 درجه سانتی‏گراد
PVDF (کاینار) سفید کننده کلر، کرمیک اسید، هیدروفلوئوریک اسید، نیتریک اسید، سولفوریک اسید و … تا دمای 90 درجه سانتی‏گراد
آلومینیوم فرآورده های نفتی مانند دیزل، روغن‏ هیدرولیک، روغن گیربکس، روغن موتور، روغن معدنی و …
استنلس استیل 316 سیالات خورنده و اشتعال زا

برند های تولید کننده پمپ بشکه کش

انواع پروانه پمپ بشکه کش و کاربرد هرکدام از آن

بطور کلی از دو نوع پروانه استفاده میشود:

  1. پروانه محوری
  2. پروانه شعاعی

کاربرد پروانه محوری (استفاده از پروانه های محوری)

  • برای نرخ تحویل بالا
  • برای رسانه های سبک (چگالی تا 1.3 کیلوگرم در دسی متر مربع)
  • برای خطوط تخلیه کوتاه
  • برای تفاوت های کوچک در ارتفاع
  • برای تلفات فشار کم

کاربرد پروانه شعاعی (استفاده از پروانه های نیمه محوری)

  • برای سر تحویل بالا
  • برای محیط های سنگین (چگالی از 1.3 کیلوگرم بر دسی متر مربع)
  • برای خطوط تخلیه طولانی
  • برای تفاوت های بزرگ در ارتفاع
  • برای افت فشار ناشی از شیرها و اتصالات

انواع آب بند پمپ بشکه کش

  • مکانیکال سیل
  • استفاده از خود سیال جهت آببند کردن

اجزای پمپ بشکه کش

  • الکتروموتور و دستگیره
  • پروانه رادیال یا اکسیال
  • کوپلینگ
  • شفت
  • بلبرینگ ها
  • خروجی بصورت سرشیلنگی
  • لوله خارجی
  • لوله داخلی جهت سیل کردن

طول های مختلف لوله پمپ بشکه کش و کاربرد آنها

طول لوله نوع مخزن
700 میلی متر بطری های 20 لیتری
1000 میلی متر بشکه های 200 لیتری
1200 میلی متر بشکه 500 لیتری و بزرگتر
1500 میلی متر بشکه 1000 لیتری
1800 میلی متر تانک خیلی بزرگ









پمپ بشکه کش برای درام و بشکه

پمپ های درام برای انتقال مواد شیمیایی خورنده از بشکه ها، بشکه ها، سطل ها و ظروف کوچک. پمپ های FUS و TR پمپ های قابل حملی هستند که همیشه به مداخله اپراتور نیاز دارند: ایده آل برای استفاده متناوب، تخلیه سریع یا خدمات اضطراری موقت. پمپ بشکه کش مجهز به موتورهای الکتریکی تک فاز یا موتورهای هوادار. پمپ های کاربردی و سبک: سرعت نقطه قوت آنهاست.

پمپ بشکه کش برقی مناسب پارک آبی استخر تفریحی

پمپ بشکه کش پلاستیکی برای درام

پمپ های انتقال درام ساخته شده از پلاستیک ضد اسید (PP، PVDF) برای مایعات خورنده. هم در نسخه برقی (الکتروموتورهای تک فاز 500، 800 و 950 وات) و هم بادی (موتورهای هوای فشرده) موجود است. حداکثر دبی 90 لیتر در دقیقه و حداکثر هد 15 متر wc طول شناور: 700، 900، 1200 میلی متر.

پمپ بشکه کش فلزی برای درام

پمپ های تخلیه درام فلزی (AISI 304، AISI 316) برای مصارف خاص. هم در نسخه برقی پمپ بشکه کش (الکتروموتورهای تک فاز 500، 800 و 950 وات) و هم بادی (موتورهای هوای فشرده) موجود است. حداکثر دبی 90 لیتر در دقیقه و حداکثر هد 15 متر wc طول شناور: 700، 900، 1000، 1200 میلی متر.

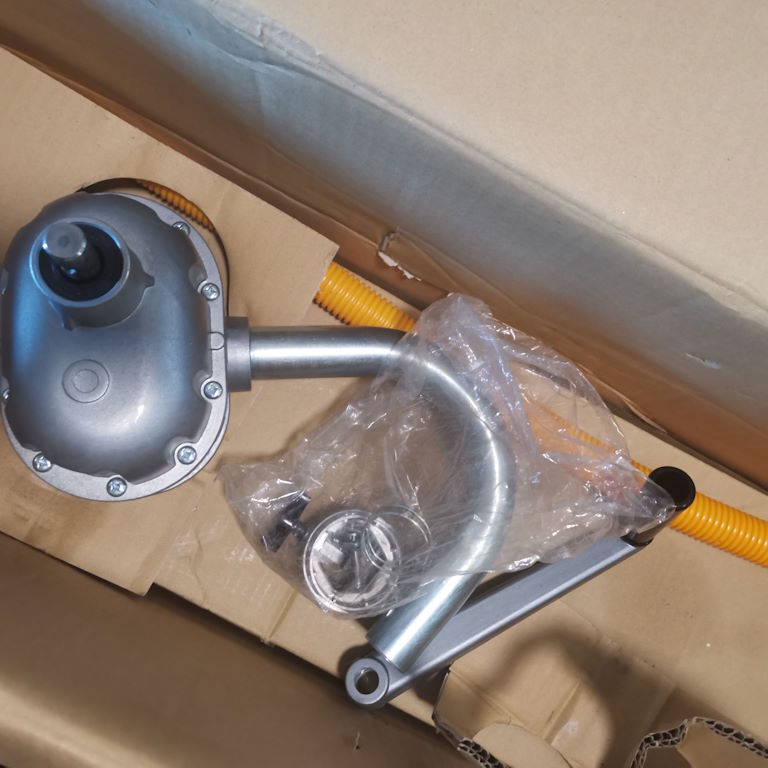

پمپ بشکه کش دستی

برای مایعات خورنده و سیالات صنعتی

پمپ های درام ساوینو باربرا برای نیازهای توزیع سریع محصولات شیمیایی مختلف موجود در واقعیت های مختلف تولید (تصفیه های گالوانیکی، صنعت دباغی، صنایع پتروشیمی، فرآوری آرایشی و بهداشتی و دارویی، لجستیک مایع صنعتی…) ایده آل هستند. سازگار با مقاومت شیمیایی مصالح ساختمانی آنها، هم برای توزیع محصولات شیمیایی در بازار و هم برای پمپاژ سیالات برای پردازش صنعتی بیشتر مناسب هستند. چند نمونه: اسید کلریدریک، اسید سولفوریک، اسید نیتریک، اسید هیدروفلوئوریک، گلیکول، بازهای با غلظت کم، روان کننده ها، روغن های سبک، روغن های هیدرولیک غیر چسبناک، بنزین، دیزل، استون، اتانول، متانول، اوره، AdBlue …

مواد مناسب برای مایعات صنعتی

PP (پلی پروپیلن)

پرکاربردترین پلیمر ترموپلاستیک برای تولید پمپ های گریز از مرکز ضد اسید است. در برابر اکثر محلول های قلیایی و اسیدی مقاومت خوبی دارد و بسته به غلظت مایعات تهاجمی تا دمای 80 درجه سانتی گراد قابل استفاده است.

PVDF (POLIVINILDENFLOURURO)

ترموپلاستیک فلورینه با مقاومت در برابر خوردگی استثنایی
و دما PVDF طیف وسیعی از کاربردها را دارد اما برای اسیدهای بسیار غلیظ ایده آل است. برای برخی از پایه های معدنی مانند سود سوزآور مناسب نیست. درجه حرارت
دمای کارکرد: حداکثر 100 درجه سانتیگراد

METALLO (AISI 304 و AISI316)

پمپ های انتقال درام نیز می توانند از فولاد ضد زنگ (AISI316 و AISI304) ساخته شوند. در پیکربندی فلزی، آنها می توانند مایعاتی مانند: اوره، AdBlue، حلال ها، روغن ها، سوخت ها، روان کننده ها یا مایعات داغ را پمپ کنند. آنها می توانند با یا بدون گواهینامه Atex باشند.

درام، بشکه، IBC، قوطی

درام، بشکه، مخازن کوچک، IBCs (Intermediate Bulk Containers)، ظروف، سطل ها، قوطی های بزرگ، مخازن صنعتی کوچک، مخازن نگهدارنده. اینها ظروف معمولی هستند، از انواع مختلف اما همه با ابعاد کوچک مشخص می شوند، که در آن استفاده از پمپ های گریز از مرکز مفید مانند FUS و TR انتقال سریع مواد شیمیایی و مایعات خطرناک را تسهیل می کند. لوله مکش این پمپ های انتقال در واقع تنها 42 میلی متر قطر دارد که باعث می شود کاملا با سوراخ ورودی مخازن مشابه سازگار شوند. این پمپ‌های انتقال درام به دلیل کاربردی بودن و سهولت استفاده، جایگزینی برای پمپ‌های دستی یا پمپ‌های دو دیافراگمی هستند که گهگاه برای خالی کردن یا پر کردن ظروف کوچک استفاده می‌شوند. استفاده از پمپ های تخلیه درام همیشه مستلزم دخالت اپراتور و نگهداری ساقه در حالت عمودی در سیال مورد پمپاژ است.

پمپ – برقی، هوای فشرده و دستی

اگر می خواهید یک بشکه را به طور کامل و سریع خالی کنید، آن را زیر و رو کنید. این روش ممکن است در تئوری کاربرد داشته باشد، اما در عمل نه مجاز است و نه توصیه می شود. اگر مایع موجود در درام برای انسان و محیط زیست خطرناک است، بهترین جایگزین پمپ های KAISER + KRAFT است. این روش تخلیه و ریختن قوطی، طبل یا مخازن نه تنها ایمن است بلکه بسیار راحت است.

پمپ ها برای چه هستند

برخی از مواد و مخلوط ها حتی در مقادیر کم برای محیط اطراف خطر ایجاد می کنند. به همین دلیل است که قانون نگهداری آن را در ظروف مخصوص مواد خطرناک و ایمن بودن آن از طریق مخازن جمع آوری کرده است. همچنین دستورالعمل های دقیقی برای تخلیه و تخلیه وجود دارد. پمپ های ما با استانداردهای ایمنی فعلی مطابقت دارند و به طور قابل اعتماد از چکه شدن جلوگیری می کنند. تنها شرط اینجا خرید پمپ مناسب است. ما در این امر به شما کمک خواهیم کرد.

در اینجا نحوه یافتن پمپ مناسب آورده شده است

آیا اصطلاح “پمپ” را با کار کمرشکن مرتبط می دانید؟ می توانید با این تصویر خداحافظی کنید. هنگامی که مجموعه پمپ های الکتریکی ما وصل شد، فقط آنها را فشار دهید. بقیه تقریباً ناگفته نماند. حتی نیازی نیست بیشتر از این صبر کنید، زیرا می توانید مقدار 80 لیتر یا بیشتر در دقیقه را انتقال دهید. یک راحتی باور نکردنی

نکته مهم این است که پمپ برای نوع مایع معرفی شده در نظر گرفته شده است. در فروشگاه ما پمپ هایی برای موارد زیر وجود دارد:

    • مواد شیمیایی، اسیدها و بازها
    • گازوئیل و نفت کوره
    • مواد بازی مایع، هیدروکسید سدیم، پتاس سوزآور، آمونیاک در محلول آبی، اسید فرمیک، اسید استیک
    • روغن های غیر چسبناک و گازوئیل
  • مایعات در محلول های آبی، روان کننده ها و روغن های معدنی

با عملکرد فیلتر فروشگاه آنلاین ما می توانید یک جستجوی هدفمند انجام دهید. همین امر در مورد نسخه پمپ نیز صدق می کند که در نهایت باید برای نوع ظرف مناسب باشد.

به همین دلیل پمپ ها در آنها متمایز می شوند

    • پمپ برای درام های کوچک،
    • پمپ های درام e

پمپ بشکه کش کانتینری

برای درام های کوچک و برای استفاده های گاه به گاه می توانید پمپ های دستی تهیه کنید. شما همچنین می توانید اینها را در KAISER + KRAFT پیدا کنید، درست مانند جریان سنج برای انتقال دقیق. اطلاعات بیشتر در مورد پمپ های دستی را می توانید در راهنمای خرید ما “اطلاعات انتقال صحیح و ایمن با پمپ های دستی” پیدا کنید .

این ویژگی ها نیز مهم هستند

پمپ را برای ظرف مورد نظر و مناسب برای نوع مایع موجود در آن پیدا کرده اید: اکنون به جزئیات، به عنوان مثال، عمق آبکشی نگاه کنید. این همیشه به نوع ظرف (بکه کوچک، بشکه، ظرف) اشاره دارد و همیشه باید کمی بزرگتر از ظرفی باشد که می خواهید خالی کنید. علاوه بر این، پمپ های ما با قدرت و جریان متمایز می شوند. اگر مایعات با درجه چگالی و ویسکوزیته بالا را تخلیه می کنید، باید یک پمپ پرقدرت انتخاب کنید.

آیا هنوز شک دارید؟ فقط از ما بپرسید ما خوشحالیم که به شما کمک می کنیم پمپ مناسب را پیدا کنید. این همچنین در مورد سایر لوازم جانبی در جابجایی مواد خطرناک مانند مخازن و ظروف برای ذخیره سازی ایمن، ظروف حمل و نقل و لوازم جانبی برای جابجایی درام ها .

پمپ های انتقال درام STANDARD PUMP، دارای گواهینامه AtEx

پمپ های انتقال مایع استاندارد PUMP، دارای گواهینامه AtEx

FlowProcess تنها توزیع کننده پمپ استاندارد در ایتالیا است

پمپ های تخلیه و انتقال درام PUMPL STANDARD برای برآوردن هر نیاز ممکن در خدمات انتقال مایعات از درام ها، مخازن، مخازن یا ظروف در اشکال و اندازه های مختلف ایجاد شده اند و به لطف نوعی لوازم جانبی طراحی شده خاص، کاربرد گسترده ای در زمینه های مختلف نیز پیدا می کنند. بسته بندی محصولات، در حالت مایع، در انواع مختلف.

این نوع پمپ های انتقال مایع جزء پمپ های غیر قابل تعمیر و بی کیفیت به شمار می روند. در طول سال ها، پمپ های انتقال درام STANDARD PUMP به عنوان یک محصول با کیفیت، جایگاه خود را در بازار مطرح کرده اند، جایی که شاخص کیفیت نیز با امکان تعمیر آنها ارائه می شود.

در واقع، مشتریانی که با استفاده از پمپ در طول زمان ساییدگی را تجربه کرده‌اند، به لطف تعویض ساده اجزای مربوطه، بررسی کرده‌اند که چگونه خرابی دستگاه در مدت کوتاهی برطرف شده است. از این تجربه، STANDARD PUMP کیت‌هایی (که با توجه به پمپ یا موتور سفارشی می‌شود) برای مداخله و تعمیر سریع معرفی کرده است، بنابراین امکان تعمیر همیشه پمپ‌های خود را به مشتریان خود تضمین می‌کند.

کیفیت یک محصول در استحکام، کیفیت مصالح ساختمانی، خدمات کمکی و زمان تحویل مشخص می شود. PUMP استاندارد همچنین شامل موارد تعمیر و تعمیرات اساسی محصول در مفهوم کیفیت خود می باشد.

نسل‌های قدیم به ما آموختند که همه چیز قابل تعمیر است، و امروز ما این آموزش را برای خودمان می‌سازیم تا مجدداً تأیید کنیم که پمپ‌های انتقال درام PUMP استاندارد ما یک محصول یکبار مصرف نیستند، بلکه محصولی هستند که برای ماندگاری در طول زمان ساخته شده‌اند.

ویژگی های اصالت پمپ بشکه کش

  • در میان انواع مختلف موتور (الکتریکی یا هوادار) عرضه شده؛
  • گزینه های زیادی برای طول شناور (از 700 تا 1800 میلی متر)؛
  • وجود دو سری پمپ: یکی سانتریفیوژ (بدون آب بندی) و دیگری حجمی پمپ بشکه کش (تک پیچ).

پمپ های انتقال مایع:

سری صنعتی

  • پمپ های گریز از مرکز
    – کیت
    – پمپ با موتور
    – ساقه
    – موتورهای برقی و پنوماتیکی
    – لوازم جانبی
  • پومپ مونویت

سری بهداشتی

  • پمپ های گریز از مرکز بهداشتی
  • پمپ های حفره ای پیشرفته بهداشتی

سری خودرو

  • واحد انتقال
  • پمپ های دستی برای AdBlue و Urea

سیستم های انتقال درام در نسخه بهداشتی

سیستم‌های انتقال برای کاربردهایی با سیالات تا 1000000 cps بدون رقیق کردن یا گرم کردن پمپ بشکه کش محتوا و می‌توانند با توجه به کاربرد شخصی‌سازی شوند. این سیستم ها به تخلیه تا 99 درصد از سیال دلیل طراحی انحصاری صفحات فشار واحدهای انتقال،

پمپ های درام

شرکت خانواده JESSBERGER از Ottobrunn نزدیک مونیخ پمپ‌های هوای الکتریکی و فشرده برای درام‌ها و کانتینرها، پمپ‌های پیچی غیرعادی عمودی و افقی، پمپ‌های اندازه‌گیری درشت، پمپ‌های دستی و همچنین طیف گسترده‌ای از لوازم جانبی پمپ مانند فلومتر، نازل و غیره را تولید می‌کند.

پمپ های دیافراگمی با هوا، پمپ های گریز از مرکز افقی (همچنین به عنوان پمپ های گریز از مرکز مغناطیسی بدون مهر و موم موجود است) و پمپ های گریز از مرکز غوطه ور عمودی، علاوه بر سایر پمپ های صنعتی، طیف محصولات را تکمیل می کنند.

این شرکت به لطف تجربه طولانی کارکنان خود و صاحب شرکت می تواند روی چندین دهه تجربه در زمینه پمپ ها حساب کند. اگرچه JESSBERGER تنها به عنوان یک نام شرکت در تجارت پمپ درام از ابتدای سال 2003 وجود داشته است، تامین کننده در مدت زمان بسیار کوتاهی به یک جایگزین واقعی تبدیل شده است.
هدف بیش از هر چیز تعیین استانداردهای جدید قیمت با بالاترین کیفیت در همان زمان بود که بسیار موفق بود.

از مارس 2008، سازنده پمپ، دفتر مرکزی جدید خود را در Ottobrunn دارد. بیش از 500 مترمربع تولید/انبار و 400 مترمربع دفاتر رشد بلندمدت و برآورده شدن خواسته‌های خاص مشتری را تضمین می‌کند. در فوریه 2018، مساحت موجود به لطف خرید ساختمان همسایه بیش از دو برابر شد. طراحی و تولید پمپ های پیچی غیرعادی در مکان دوم در بایرن بالا انجام می شود.

شهرت خوب شرکت پمپ بشکه کش

در زمینه پمپ های درام به دلیل مشاوره شخصی و حرفه ای کارکنان ما، بیشترین انعطاف ممکن در تمامی زمینه های شرکت و ارتباط مستقیم با مشتریان در بازار آلمان می باشد.

صاحبان شرکت هدف خود را حفظ رابطه شخصی نزدیک با مشتریان خود – نه فقط با شرکت در نمایشگاه های تجاری متعدد – و به لطف ساختار واضح شرکت، نشان دادن انعطاف پذیری، به ویژه در مورد تحویل، قرار داده اند. زمان یا درخواست های خاص

نمایندگی های واجد شرایط در آلمان، اروپا و سراسر جهان مکمل این مفهوم هستند و خدمات تقریباً مطلوبی را برای مشتریان تضمین می کنند.

هم مدیریت شرکت و هم مدیریت کارخانه اهمیت زیادی به کنترل کیفیت دقیق می دهند. کل فرآیند تولید و مونتاژ مطابق با سیستم مدیریت کیفیت DIN EN ISO 9001:2015 و همچنین برای ایستگاه های پمپاژ فولاد ضد زنگ، موتورهای الکتریکی Ex JP-400، 440، 460، 480، JP-AIR 1، JPAIR انجام پمپ بشکه کش می شود. پمپ های بادی 2 و JP-AIR 3 و برخی پمپ های پیچی غیرعادی مطابق دستورالعمل ATEX 2014/34/EU (حفاظت در برابر انفجار).

ممیزی های بازرسی خارجی و داخلی سالانه ضامن رعایت این مقررات و استانداردهای کیفیت بالا می باشد. آگاهی پمپ بشکه کش از کیفیت قوی و همچنین چندین دهه تجربه در زمینه پمپ های درام، پمپ های باکیفیت با قیمت بسیار جذاب را برای شما تضمین می کند.

خود را از مزایای JESSBERGER و کیفیت ساخت آلمان متقاعد کنید.

خط پر کردن پمپ بشکه کش با هاپر

تغذیه دستی بطری، لیوان یا قوطی. گیاه دیگری با ظرف نگهداری قیفی شکل برای پر کردن بطری ها، لیوان ها یا قوطی ها که همچنین بر اساس اصل پمپ های پیچی غیرعادی است.

وظیفه پمپ بشکه کش

• در برنامه مشتری، رسانه های با ویسکوزیته کم تا بالا باید با فشار یک دکمه و به گرمی دقیق در ظرفی که به صورت دستی عرضه می شود، بطری می شد، بنابراین با توجه به دستورالعمل پیش بسته بندی اتحادیه اروپا، دوز قابل تکرار باید کاملاً ایمن باشد.

اصل کار و ساختار پمپ بشکه کش

• هسته سیستم یک پمپ پیچی عمودی خارج از مرکز با یک ظرف ذخیره سازی قیفی شکل است. با هر چرخش روتور حجم مشخصی منتقل می شود، به طوری که مقدار پر شدن با تعداد چرخش ها تعیین می شود.

کنترل دوز پمپ بشکه کش

• کنترل دوز Jessfüll-01 اساساً از یک کنترلر حافظه قابل برنامه ریزی (PLC)، یک صفحه LCD برای ورودی پارامتر و بخش قدرت برای به حرکت درآوردن پمپ تشکیل شده است. می توان از آن برای کنترل اندازه های مختلف پمپ ها استفاده کرد که امکان ایجاد طیف گسترده ای از مقادیر پر را فراهم می کند.

• برای شروع فرآیند پر کردن، ابتدا باید یک خروجی نمونه کالیبره شود. برای پمپ بشکه کش انجام این کار، مقدار پر کردن هدف و مقدار واقعی تعیین شده خروجی نمونه وارد می شود. سپس می توانید پر کردن مداوم را شروع کنید. لازم است گاهی اوقات انحرافات مقدار پر کردن از مقدار هدف بررسی شود. هر گونه انحراف را می توان به صورت دستی در کنترل پنل اصلاح کرد.

• سیستم پرکن کاملاً از فولاد ضد زنگ 1.4571 ساخته شده است و بنابراین برای بسیاری از شاخه های صنعت و کاربردها مناسب است.

• در طراحی سیستم علاوه بر مقاومت شیمیایی محیط پمپاژ شده، سازگاری با هر گونه مواد پاک کننده و دمایی که در فرآیند تمیزکاری مورد انتظار بود نیز در نظر گرفته شده است.

• سیستم پر کردن را می توان به صورت مستقل کار کرد یا در یک سیستم کنترل سطح بالاتر پمپ بشکه کش ادغام کرد و در مورد خاص مشتری، امکان پر کردن بدون شیر و بدون چکه رسانه های مختلف را در بطری ها، فنجان ها یا قوطی ها فراهم می کند. علاوه بر طراحی کاربر پسند (جداسازی آسان، تغییر سریع محصول)، توجه ویژه ای به دقت دوز بالا، حمل و نقل صاف محصول و پر کردن بدون ضربان شد. علاوه بر نسخه سازگار با FDA، تمیز کردن CIP نیز می تواند به عنوان یک گزینه ارائه شود.

• با توجه به رعایت موارد ذکر شده در دستورالعمل پیش بسته بندی اتحادیه اروپا، از نظر حقوقی می توان چنین فرض کرد که سیستم پرکن JESSBERGER بر اساس اصل پمپ های پیچی خارج از مرکز، تقریباً با این الزامات مطابقت خواهد داشت و بنابراین مقادیر پر شده همیشه در محدوده تحمل مجاز خواهند بود.

پمپ بشکه کش جسبرگر و کوشین دستی

مزایای خط پرکننده

• آسان برای استفاده

• دقت در دوز

• برخورد ملایم با محصول

• بدون ضربان

• بدون چکه

• حمل و نقل رفت و برگشت پمپ بشکه کش امکان پذیر است

• کنترل حجم بی نهایت متغیر

• تمیز کردن آسان، CIP به عنوان یک گزینه

• برچیدن آسان

• تغییر سریع محصول

• قطعات در تماس با محصول طبق FDA

عملکرد دکمه پانل کنترل

• مقدار بیشتر
مقدار دوز گام به گام با فشار دادن دکمه افزایش می یابد.

• مقدار کمتر
مقدار دوز به تدریج با فشار دادن دکمه کاهش می یابد.

• توقف کنید
دوز در حالت خودکار متوقف می شود.

• خانه
فقط یک ظرفیت پر می شود.

• شروع خودکار
عملیات پر کردن مداوم شروع می شود.

• توقف اضطراری
سیستم در هر مرحله از فرآیند متوقف می شود.

ایستگاه پمپ بشکه کش سیار تک ستونی

دستگاه های بالابر برقی یا پنوماتیکی در بسیاری از صنایع برای بلند کردن و قرار دادن وسایل سنگین استفاده می شود. در ارتباط با پمپ پیچی غیرعادی، درام هایی با محیط بسیار چسبناک نیز می توانند به سرعت، ایمن و نیمه اتوماتیک تخلیه شوند.

• بسیاری از مشتریان در صنعت پر کردن، تولید یا بسته بندی باید مایعات با ویسکوزیته بالا را از تعداد زیادی درام 200 لیتری به سرعت، تمیز و تا حد امکان به راحتی تخلیه کنند. برای بسیاری از این کاربردها، دیگر برای یک سازنده پمپ کافی نیست که فقط یک پمپ ارائه دهد.

• تولید کننده پمپ درام JESSBERGER بنابراین در زمینه پمپ های پیچی غیرعادی توسعه یافته است، همانطور که لوگوی شرکت و متن “پمپ ها و سیستم ها” نشان می دهد، از یک تولید کننده پمپ خالص به یک ارائه دهنده سیستم که می تواند راه حل های کاملی در زمینه اتوماسیون ارائه دهد. ، فناوری دوز و کنترل علاوه بر پمپ ها. طرح های ویژه متعددی در ماه های اخیر به شرکت های معروف آلمانی عرضه شده است. نمونه ای از تخلیه نیمه اتوماتیک درام از محیط های بسیار ویسکوز، کارخانه تخلیه درام متحرک تک ستونی است.

ایستگاه پمپ بشکه کش سیار تک ستونی برای چهار درام روی یک پالت

• منطقه غذای کودک روزانه سبزیجات، میوه ها و آب میوه ها را برای نوزادان و کودکان نوپا تولید می کند. یک پمپ پیچی غیرعادی با یک دستگاه بالابر اکنون تخلیه بشکه‌های متعدد رب گوجه‌فرنگی بسیار چسبناک و به‌ویژه کار با درام‌ها را تسهیل می‌کند.

• در کارخانه تولید، روزانه باید تعداد زیادی بشکه حاوی رب گوجه فرنگی بسیار غلیظ با غلظت سه گانه (36 تا 38 درصد مواد جامد) پمپاژ شود.

• رب گوجه فرنگی در بشکه های 200 لیتری با آستر داخلی، با چهار بشکه در هر پالت در طی فرآیند تخلیه تحویل داده می شود.

• درام هایی با رسانه های بسیار چسبناک و انتقال دشوار معمولاً با یک دستگاه تخلیه درام تخلیه می شوند، که در آن یک پمپ پیچ عمودی عمودی علاوه بر این مجهز به یک صفحه پیرو با یک لبه آب بندی لاستیکی است که امکان تخلیه درام ها را فراهم می کند. تقریباً بدون ضایعات.

طبل ها با این حال، یک پیش نیاز ضروری برای استفاده از چنین ایستگاه تخلیه درام این است که درام ها استوانه ای و بالاتر از همه آسیب ندیده باشند، به طوری که لبه آب بندی صفحه پیرو بتواند دیواره داخلی درام را تمیز کند.

در مورد کاربرد حاضر

اغلب درام های آسیب دیده و به خصوص دندانه دار به مشتری عرضه می شود. درام های فرورفته در نهایت می تواند منجر به چسبیدن صفحه فالوور شود و راه حل مناسبی برای ایستگاه صفحه فالوور وجود ندارد.

به همین دلیل، تکنسین‌های JESSBERGER و مدیریت کارخانه تولیدکنندگان غذای کودک، یک پمپ پیچی عمودی غیرعادی بدون صفحه پیرو را انتخاب کردند.

با این حال، به دلیل تعداد زیادی درام که باید روزانه تخلیه شوند، باید راه حلی ایجاد می شد که تخلیه سریع چهار بشکه 200 لیتری روی یک پالت با زمان تخلیه بیش از سه دقیقه در هر بشکه امکان پذیر باشد. بدون طبل باید حرکت می کرد.

این نیاز به توسعه جدید ایستگاه تخلیه درام تک ستونی منجر شد که طراحی آن با جزئیات بیشتر در زیر توضیح داده شده است.

طراحی و روش کار پمپ بشکه کش

• در تخلیه درام تک ستونی متحرک، یک پمپ پیچ عمودی درجه مواد غذایی با یک بازوی پمپ بشکه کش چرخان به یک دالی متحرک نصب می شود. با استفاده از یک سیلندر پنوماتیکی دو کاره، همراه با این بازوی چرخشی به سمت انتهای بالایی یا پایینی حرکت داده می شود.

• در این موقعیت، کامیون به دلایل ایمنی شغلی با سیلندر پنوماتیک دیگری قفل می شود. سپس بازوی چرخشی توسط سیلندر پنوماتیک سوم به سمت چپ یا راست حرکت می کند.

• برای فرآیند پر کردن، چهار بشکه رب گوجه فرنگی را روی یک پالت به کارخانه آورده و برای تخلیه آماده می کنند. برای این کار ابتدا باید درب های قابل جابجایی را از درام های 200 لیتری جدا کنید. سپس آسترهای داخلی بریده می شوند و لبه درام ها را به بیرون برمی گردانند. با استفاده از یک لیفتراک، پالت با چهار درام به ایستگاه نزدیک می شود تا پمپ در بالای مرکز یک درام در ردیف اول قرار گیرد. سپس پارو روی زمین قرار می گیرد.

عملیات و کنترل پمپ بشکه کش

• با نگه داشتن دکمه «پمپ پایین» قفل دستگاه بالابر باز می شود و پمپ توسط سیلندر پنوماتیک به داخل درام پایین می آید تا در موقعیت تخلیه قرار گیرد. پس از رسیدن به موقعیت پایانی، فرآیند تخلیه با فشار دادن دکمه “شروع پمپ” آغاز می شود. با توجه به عملکرد و طراحی ساده ایستگاه تخلیه درام تک ستونی، فرآیند انتقال تنها نیاز به نظارت یک نفر دارد. به محض خالی شدن درام و مکش هوا از پمپ، لایه داخلی کمی بلند می شود تا مقدار باقی مانده در مرکز جمع شود و بتوان آن را به بیرون پمپ کرد. در پایان فرآیند پمپاژ، پمپ با فشار دادن دکمه “Pump off” خاموش می شود تا از کارکرد خشک جلوگیری شود. اگر خاموشی نادیده گرفته شود، پمپ به طور خودکار پس از یک زمان کار از پیش تعیین شده خاموش می شود.

• پمپ به صورت پنوماتیک به موقعیت بالایی حرکت می کند و با نگه داشتن دکمه «بالا بردن پمپ» قفل می شود. با استفاده از بازوی چرخشی فعال شده توسط پنوماتیک و فشار دادن دکمه “Turn Right” (یا “Rotate Left”)، پمپ به صورت پنوماتیک بر روی مرکز درام بعدی که باید تخلیه شود قرار می گیرد و فرآیند تخلیه مجدداً همانطور که توضیح داده شد شروع می شود. با جابجایی پالت، درام های ردیف دوم به همین ترتیب خالی می شوند.

• پمپ حفره پیشرونده مطابق با دستورالعمل EHEDG برای استفاده در صنایع غذایی طراحی شده است. تمام قطعاتی که در تماس با محیط قرار می گیرند طبق قوانین آلمان و آمریکا (FDA) برای تماس با مواد غذایی تایید شده اند. در طول ساخت، به زبری کم سطح، جداسازی آسان و اجتناب از فضاهای مرده نیز توجه شد. پمپ به دلیل جداسازی آسان آن به راحتی تمیز می شود. پمپ توسط یک موتور دنده هدایت می شود که سرعت آن را می توان با استفاده از مبدل فرکانس بر اساس نیاز تنظیم کرد.

چرخ دستی متشکل از یک قاب U شکل است

که از مقاطع فولادی ضد زنگ توخالی ساخته شده است که به هر یک از دو بازوی آن یک چرخ قابل قفل و یک چرخ ثابت ثابت شده است. یک تکیه گاه لوله ای به عنوان یک دستگاه فرمان عمل می کند. ستون بالابر ساخته شده از لوله فولادی ضد زنگ به پل اتصال بین دو بازو ثابت می شود. روی دکل یک چرخ دستی از جنس استنلس استیل با چرخ‌های پلاستیکی بلبرینگ بدون نیاز به تعمیر و نگهداری قرار دارد. یک بازوی پشتیبانی از فولاد ضد زنگ به صورت محوری به لیفتراک نصب شده است و یک پمپ پیچی غیرعادی در انتهای آن وصل شده است.

• کنترل الکتریکی ایستگاه تخلیه درام تک ستونی نیز توسط JESSBERGER برنامه ریزی شده است پمپ بشکه کش و در یک جعبه کلید جذاب ساخته شده از فولاد قرار دارد. در چارچوب PLC، عملکردها به طور بهینه با نیازهای مشتری سازگار شدند. کنترل پنوماتیک در یک جعبه سوئیچ جداگانه قرار دارد.

پمپ بشکه کش ضد اسید پلیمری

عملکرد ایستگاه پمپ بشکه کش از طریق صفحه کلید

ایستگاه تخلیه درام تقریباً به طور کامل از فولاد ضد زنگ ساخته شده است و از اجزای زیر تشکیل شده است:

  • پمپ پیچی عمودی غیرعادی مناسب برای تماس با مواد غذایی.
  • یک کامیون متحرک با بازوی چرخان.
  • کنترل الکتریکی در جعبه کلید جذاب ساخته شده از فولاد.
  • کنترل پنوماتیک در جعبه سوئیچ جداگانه.

فرآیند پر کردن با چهار درام

• تخلیه چهار بشکه 200 لیتری روی یک پالت با حداکثر زمان پمپ بشکه کش تخلیه سه دقیقه در هر درام.

کاربرد:

  • تصفیه آب
  • مایعات تهاجمی
  • اسیدها
  • مواد قلیایی
  • مایعات قابل اشتعال و احتراق
  • اسیدهای معدنی

مواد:

PP، PP، CPVC، PVDF، SS، CPVC/PVDF

کارایی:

33 گرم در دقیقه

امکانات:

کیت شامل:

  • موتور
  • مجموعه لوله پمپ
  • شیلنگ پی وی سی: 6 فوت
  • نازل توزیع کننده
  • آداپتور بشکه
  • براکت ذخیره سازی
  • فلومتر دیجیتال (اختیاری)

پمپ های درام سری ‘DP’ تکنیک های ساخت مدرن را با ویژگی های طراحی اثبات شده و قابل اعتماد ترکیب می کند. آنها ابزاری مناسب و کارآمد برای انتقال و توزیع بیشتر مواد شیمیایی مایع از درام ها، کربوه ها و مخازن هستند. این پمپ ها در مجموعه ای از پلاستیک های مهندسی شده یا SS 316 صیقلی موجود هستند ، بنابراین طیف وسیعی از سازگاری شیمیایی را ارائه می دهند. پمپ ها در طول هایی برای پاسخگویی به نیازهای شما موجود هستند و همه پمپ ها را می توان به جای یکدیگر با موتورهای الکتریکی یا هوای فشرده ما استفاده کرد . آنها را می توان به سرعت تغییر داد تا نیازهای پمپاژ یا موتور خاصی را برآورده کنند. بسته های موجود

  • #1 مواد شیمیایی تصفیه آب برای انتقال مواد شیمیایی خورنده مرتبط با صنعت تصفیه آب. موارد استفاده: هیپوکلریت ، هیدروکسید پتاسیم و برومید سدیم .
  • #2 اسیدها و قلیاها برای انتقال مایعات خورنده کاربردها: اسید کلریدریک ، اسید نیتریک (20%) ، اسید استیک و اسید سولفوریک .
  • #3 اسیدها و قلیاهای غلیظ برای انتقال مایعات بسیار غلیظ و بسیار تهاجمی. کاربردها: اسید سولفوریک 66 بائوم ، اسید پروپیونیک ، نیتریک غلیظ (98%) و اسید هیدروفلوریک.
  • #4 اندازه گیری اسیدها و قلیایی ها برای انتقال مواد شیمیایی خورنده مرتبط با صنعت تصفیه آب. موارد استفاده: هیپوکلریت سدیم ، هیدروکسید پتاسیم و برومید سدیم.
  • شماره 5 اندازه گیری اسیدهای غلیظ و قلیایی طراحی منحصر به فرد به اپراتورها اجازه می دهد تا با خیال راحت مایعات غلیظ و بسیار تهاجمی را اندازه گیری و انتقال دهند. کاربردها: اسید سولفوریک 66 بائوم ، اسید پروپیونیک ، نیتریک غلیظ (98%) و اسید هیدروفلوریک.
  • #6 اسیدهای معدنی برای انتقال اسیدهای معدنی و مواد شیمیایی مناسب. کاربردها: کاربردها: روغن های ماشینکاری سبک ، سیال انتقال و غیره.
  • #7 مایعات غیر خورنده برای انتقال روغن های سبک، مایعات خودرو و روان کننده ها. کاربردها: روغن های ماشینکاری سبک ، سیال هیدرولیک ، روغن موتور ، ضد یخ ، روغن روان کننده و غیره.
  • #8 پمپ درام ضد انفجار مایعات قابل اشتعال و قابل احتراق (با هوای فشرده) یک راه حل مطمئن برای انتقال مایعات قابل اشتعال یا احتراق است و الزامات ایمنی صنعت پردازش شیمیایی را برآورده می کند. کاربردها: الکل ، ایزوپروپیل اتر ، بنزین ، حلال ها ، آمونیاک آبی ، فرآورده های نفتی ، زایلن ، تولوئن.
  • #9 مایعات قابل اشتعال و احتراق برای انتقال اسیدهای معدنی و مواد شیمیایی مناسب. کاربردها: روغن های ماشینکاری سبک ، مایع انتقال و غیره.
